تفاصيل المنتج:
|
| إبراز: | معدن نيتينول,سبيكة نيتينول,سلك نيتينول للطب الحيوي |
||
|---|---|---|---|
سبيكة الذاكرة الشكل ، سبائك التيتانيوم النيكل فائقة المرونة ، سلك الننتول للطب الحيوي
المنتج
سبيكة ذاكرة الشكل ، سبائك التيتانيوم فائقة المرونة بالنيكل ، سلك مستدير من الننتول ، سلك مسطح ، سلك مقطعي الشكل للطب الحيوي
نظرة عامة
الننتول هي أكثر سبائك ذاكرة مدروسة بشكل شامل وأفضل شكل. لديهم خصائص القوة العالية ، اللدونة العالية ، مقاومة التآكل الجيدة ، الاستقرار الجيد والتوافق الحيوي الممتاز. تفوق تطبيقه في الطب هو أنه لا يمكن استبدال سبائك ذاكرة الشكل الأخرى.
يجمع النيتينول بين خاصيتين فريدتين مرتبطتين ارتباطًا وثيقًا: ذاكرة الشكل والمرونة الفائقة. تعطي ذاكرة الشكل الننتول القدرة على التشويه عند درجة حرارة واحدة ، ثم العودة إلى شكلها الأصلي عند تسخينها إلى درجة حرارة التحول. هذا التأثير ناجم عن تغير المواد من هيكلها المارنسيتي أحادي الحرارة المنخفض إلى هيكل الأوستنيتي المكعب بدرجة حرارة عالية.
خصائص الننتول
1 شكل الذاكرة
2 سوبر مرنة
3 حساسية للتغيرات في درجة حرارة الفم
4 مقاومة جيدة للتآكل
5 السم مناعة
6 القوة التصحيحية اللطيفة
7 خصائص امتصاص صدمة جيدة
الننتول لبيوميديسين a مطوية
النيتينول هو مصطلح للخلائط الثنائية القريبة من سبائك النيكل المتساوية في الذرة ، ويستخدم على نطاق واسع في المجال الطبي بسبب مرونته الفريدة الفريدة. ومع ذلك ، يمكن تحقيق سبائك Ternary أو سبائك النيكل - التيتانيوم الأخرى لخصائص مختلفة.
بالنسبة إلى الطب الحيوي ، يتم استخدام archwire nitinol من أجل المواءمة المبكرة لأسنان المرضى. ربيع الننتول والربيع الشد هو نوابض تستخدم لتقويم الأسنان وجهاز تقويم العظام للجنف. بالإضافة إلى ذلك ، تم استخدام الننتول في الجراحة لعمل موصل عظمي مختلف ، مشبك للأوعية الدموية ، فلاتر تجلط الدم ، مكونات تمدد الأوعية الدموية ، جميع أنواع الدعامات داخل الأجسام ، جهاز إنصمام ، رقعة قلب ، فلاتر خثرة ، أسلاك توجيه تداخلية وخياطة جراحية ، إلخ
التركيب الكيميائي
الجدول 1
| الحديد | ني | كر | النحاس | ملحوظة |
| ≤0.05 | 54،5-57،0 | ≤0.01 | ≤0.01 | ≤0.025 |
| C | منظمة الشفافية الدولية | شركة | N + O | H |
| ≤0.05 | متوازن | ≤0.05 | ≤0.050 | ≤0.005 |
التركيب الكيميائي هو حسب ASTM F2063-12 أو GB 24627-2009 (بالوزن)

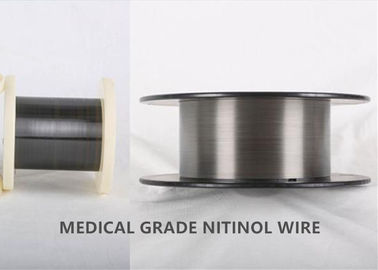

ن ITINOL الأسلاك

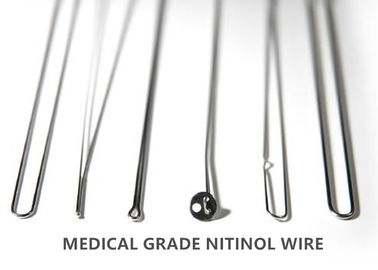

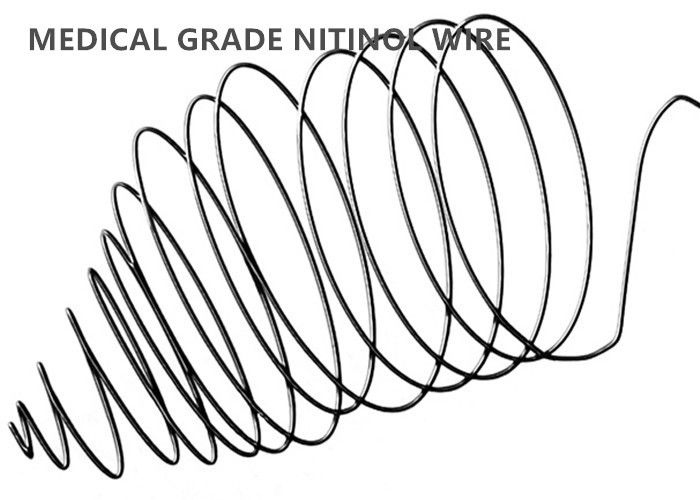

ذاكرة الشكل يمكن استخدام سلك الننتول لتطوير عمليات زرع قد يتم توصيلها إلى الجسم بشكل مضغوط ومن ثم يتم تنشيطها في شكلها الوظيفي بمجرد نشرها. إذا كنت بحاجة إلى أن يكون السلك في شكل معين لتطبيق معين ، فإننا نقدم "إعداد الشكل". هذا "يحدد" شكل سلك يتوافق بشكل خاص مع متطلبات تصميم جهازك. ليس فقط تصنيع Nitinol بأشكال مختلفة ، بل إننا نتحكم في العملية بأكملها ، من البداية إلى النهاية ، من خلال كوننا المصدر الرائد في العالم للذوبان في الننتول إلى صناعة الأجهزة الطبية.
تحدث المرونة الفائقة في درجات حرارة أعلى بقليل من درجة حرارة التحول وتسمح للمادة بالتعافي من سلالة تصل إلى 8 ٪ مع مجموعة دائمة من 0.5 ٪ أو أقل.
النيتينول متوفر في شكلين أساسيين:
الننتول الأسلاك المستديرة و flatwire
شريط الأرض الننتول المركزي
جميع درجات الننتول متوفرة إما في حالة العمل على البارد جاهزة للمعالجة الحرارية أو في سلك مستقيم عالي المرونة.
ن ITINOL سلك التطبيق المحدد
يستخدم سلك الننتول في العديد من التطبيقات الطبية والصناعية المختلفة. يشمل التطبيق الطبي العلاج الوعائي ، وإدارة إيقاع القلب ، والتحفيز العصبي ، وتقويم الأسنان ، وتقويم العظام ، والتنظير ، وزراعة الأسنان ، إلخ. ويشمل التطبيق الطبي النموذجي سلك التوجيه ، والدعم المنسوج ، وملف جذر الأسنان ، وسلك القوس السني ، والولادة ، وخط خياطة ، إلخ.
فيما يلي بعض التطبيقات الهندسية المعتادة لكل درجات طبية من مادة الننتول:
Nitinol A: الأسلاك ، الدعامات ، الأنماط ، تشكيل الحواف ، سلال استرجاع الحجارة ، ملفات تقويم الأسنان ، إلخ.
نيتينول ب *: يستخدم في الغالب في التطبيقات التي تتطلب ضغطًا هائلاً في التحميل والتفريغ عند درجة حرارة الغرفة. الكروم مخدر لانخفاض درجة حرارة التحول وزيادة قوة الشد.
نيتينول C **: التطبيقات التي تتطلب زيادة الصلابة. الكوبالت مخدر لانخفاض درجة حرارة التحول وزيادة قوة الشد.
Nitinol D: يوفر أفضل أداء لركوب الدراجات في درجة حرارة الجسم (37 درجة مئوية).
نيتينول E: تطبيق شائع لهذه السبائك هو المحركات ذات درجة الحرارة العالية.
نيتينول F: تطبيق شائع لهذا السبائك هو المحركات ذات درجة الحرارة العالية.
النيتينول G: يستخدم عادة في التطبيقات التي تتطلب تحول المرحلة في درجة حرارة الجسم (37 درجة مئوية).
نيتينول H: للاستخدام في تطبيقات بيئة درجة حرارة شديدة البرودة.
* التركيب الكيميائي النموذجي: ASTM F2063 Exc. 0.2 ٪ إلى 0.3 ٪
** التركيب الكيميائي النموذجي: ASTM F2063 Exc. المشارك 1 ٪ إلى 2 ٪
الخصائص المادية للخلائط الفائقة
الجدول 2: عملت الباردة مرونة فائقة
| كود الأسلاك | سبيكة كما (درجة مئوية) | UTS (رطل) | استطالة (٪) | UTS (رطل) | استطالة (٪) | جارٍ تحميل Plateau (psi) | تفريغ الهضبة (psi) | نشط Af (درجة مئوية) |
| نيتي أ | -35 إلى -10 | 200000 دقيقة | > 4٪ | 180000 دقيقة | > 10 ٪ | > 70،000 | > 20،000 | +10 إلى +18 |
| نيتي ب | -65 إلى 0 | 250،000 دقيقة | > 4٪ | 210،000 دقيقة | > 10 ٪ | > 80،000 | > 35000 | 0 + 18 |
| نيتي سي | -80 * | 200000 دقيقة | > 5٪ | 190000 دقيقة | > 10 ٪ | > 100،000 | > 60،000 | -15* |
| نيتي د | -10 إلى +10 | 220،000 دقيقة | > 4٪ | 180000 دقيقة | > 10 ٪ | > 65000 | > 7000 | +14 إلى +22 |
| نيتي ح | 35 -35 | 220،000 دقيقة | > 4٪ | 160،000 دقيقة | > 10 ٪ | > 75000 | > 25000 | ≤0 |
| ملاحظات | 1. مجموعة دائمة <0.5٪ بعد توتر إلى 8٪ 2. النتائج نموذجية لأقطار الأسلاك المستديرة من 0.05 مم إلى 4.0 مم. 3. جميع الاختبارات الميكانيكية التي أجريت في 22 ± 2 درجة مئوية 4. إن AF النشط هو درجة الحرارة التي تحولت فيها المادة بالكامل إلى الأوستينيت. 5. * الهدف النموذجي | |||||||
الخصائص المادية لسبائك ذاكرة الشكل
الجدول 3: الذاكرة الباردة عملت الشكل
| كود الأسلاك | سبيكة كما (درجة مئوية) | UTS (رطل) | استطالة (٪) | UTS (رطل) | استطالة (٪) | جارٍ تحميل Plateau (psi) | نشط Af (درجة مئوية) |
| نيتي ه | ≥ +85 | 220،000 دقيقة | > 3٪ | 160،000 دقيقة | > 10 ٪ | N / A | ≥ +85 |
| نيتي ف | +35 إلى +85 | 220،000 دقيقة | > 3٪ | 160،000 دقيقة | > 10 ٪ | N / A | +40 إلى +80 |
| نيتي جي | +10 إلى +35 | 220،000 دقيقة | > 3٪ | 160،000 دقيقة | > 10 ٪ | N / A | +22 إلى +40 |
| ملحوظة | 1. النتائج نموذجية لأقطار الأسلاك المستديرة من 0.05 مم إلى 4.0 مم. 2. جميع الاختبارات الميكانيكية التي أجريت في 22 درجة مئوية و 2 درجة مئوية 3. إن AF النشط هو درجة الحرارة التي تحولت فيها المادة بالكامل إلى الأوستينيت. | ||||||

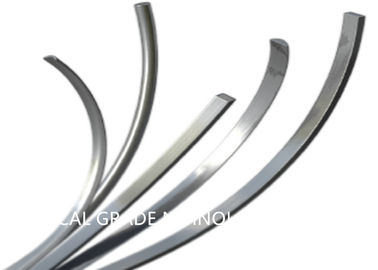

N ITINOL أشكال الأسلاك
سلك مستدير: 0.05 إلى 4.0 مم
الأسلاك المسطحة - نسبة العرض إلى الارتفاع: W / T <10
الشريط المدلفن - نسبة العرض إلى الارتفاع: W / T> 10: 1
الحد الأدنى للسماكة: 0.008 مم
أقصى عرض: 11.5 مم
Turkshead: مربع ، مستطيلة
الأشكال المخصصة: مجموعة واسعة من الأسلاك مستعرضة الشكل
Nitinoal جولة سلك القطر والتسامح
الجدول 4
| القطر مم | 4،00-2،00 | 2،00-1،00 | 1،00-0،35 | 0،35-0،26 | 0،26-0،15 | 0،15-0،05 |
| التسامح مم | ± 0.020 | ± 0.015 | ± 0.010 | ± 0.007 | ± 0.005 | ± 0.004 |
خارج الاستدارة خلال نصف قطر التسامح.
د شرط الحالة
(1) مستقيمة فائقة المرونة (SE)
(2) عملت الباردة (CW)
ث غضب حالة السطح
(1) أكسيد الضوء - سطح مرسوم بالماس
(2) أكسيد الظلام - سطح الماس المرسوم
(3) أكسيد أسود - سطح مرسوم بالماس
(4) الحفر - الإزالة الكيميائية لطبقة الأكسيد - سوف تحتفظ بسطح أملس
(5) الإزالة المخللة - الكيميائية لطبقة الأكسيد مع وجود كمية قليلة من المعدن الأساسي - السطح سيكون له نسيج خشن
(6) محفور ومصقول ميكانيكيا - الإزالة الكيميائية لطبقة الأكسيد متبوعة بالطلاء الميكانيكي - السطح سيكون له مظهر الفولاذ المقاوم للصدأ (على الرغم من التكبير> 40x ، الخدوش الصغيرة ستكون موجودة
(7) أكسيد حر - أملس ودون أكسيد مرئي
كود الأسلاك
تعد درجة الحرارة الفعالة في الهواء الطلق واحدة من الخواص المهمة للنتينول والتي يمكنها تحديد الأداء الفائق المرونة للسبائك. على الرغم من أن جميع محتويات Ni الرئيسية في حدود 54.5 ~ 57.0mass٪ تتوافق مع المواصفات القياسية ASTM F2063-12 ، فإن A f حساس للغاية للتركيب الكيميائي ، إلا أن الدرجات التفصيلية لتركيب النينول لها أهمية حاسمة. هذا هو السبب في أننا نستخدم رمز المواد المفصل والتحقق منه لتحديد السبائك.
الجدول 5
| كود الأسلاك | ا | ب | C | د | E | F | G | H |
| نشط و درجة الحرارة ℃ | 70 +/- 10 | 30 +/- 10 | 25 +/- 5 | 17 +/- 7 | 10 +/- 10 | 5 +/- 10 | -20 +/- 10 | -30 +/- 15 |

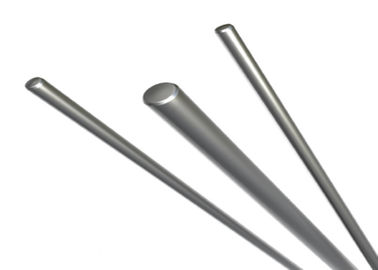

N ITINOL CENTERLESS GRUND BAR
جنبا إلى جنب مع سلك Nitinol ، يتوفر شريط Nitinol من الدرجة الطبية أيضًا بأقطار تتراوح من 2.0 مم إلى 5.0 مم مع خيار أكسيد تشكيل طبيعي أو أرض غير مركزية وسطح مصقول.
خواص ميكانيكية عادية لشريط الأرضية
الشرط: سوبر مرنة
الجدول 6
| نوع المادة | UTS (PSI) | استطالة (٪) | تحميل الهضبة (PSI) | تفريغ الهضبة (PSI) | نشط Af (درجة مئوية) |
| نيتي أ | 130000 | أكثر من 12 ٪ | 65000 | 15000 | تحت 18 |
| ملاحظات | 1. مجموعة دائمة هي 1 ٪ كحد أقصى. بعد توترت إلى 6 ٪ 2. جميع الاختبارات الميكانيكية التي أجريت في درجة حرارة الغرفة (22 درجة مئوية و 2 درجة مئوية) | ||||
التطبيقات الرئيسية
تقويم العظام
تقويم الأسنان
مواصفات القياسية
ASTM F2063-12 التركيب الكيميائي القياسي لسبائك ذاكرة شكل الننتول المطاوع المستخدمة في الأجهزة الطبية والزرع الجراحية
GB 24627 التركيب الكيميائي القياسي لسبائك الذاكرة المطاوع من شكل الننتول المستخدم في الأجهزة الطبية والزرع الجراحية
ASTM F2633-13 المواصفات القياسية لتركيب سبيكة ذاكرة غير ملحومة من شكل الننتول للأجهزة الطبية وعمليات الزرع الجراحية
ASTM F2005-05 المصطلحات القياسية لسبائك ذاكرة شكل الننتول
ASTM F2004-05 طريقة اختبار قياسية لدرجة حرارة الانتقال من سبائك النيتول عن طريق التحليل الحراري
ASTM F2516-14 طريقة اختبار الشد للمواد فرط المرونة الننتول
ASTM F2082-15 طريقة الاختبار القياسية لدرجة حرارة انتقال المرحلة من سبيكة ذاكرة nitinolshape عن طريق الثني والاستعادة المجانية.
أفضلية
تخضع جميع المواد الأولية من الننتول إلى فحص من طرف ثالث للتأكد من أنها تفي بمواصفات الملكية للكيمياء ، ودرجة حرارة التحول ، وتجانس المواد ، والبنية المجهرية. لتعزيز جودة سطح أملس وموحدة بشكل استثنائي ، تستخدم جميع منتجات الأسلاك والأنابيب تقنية سحب الماس أحادية أو متعددة البلورية عالية الدقة. بعد المعالجة الحرارية الفائقة المرونة ، يمكن أن تخضع مواد التيتانيوم النيكل الطبية بدرجة تصل إلى 8٪ دون الانحناء الدائم عند درجة حرارة الإنسان.
مصطلح العمل
| أقل كمية ممكن طلبها | قابل للتفاوض |
| السعر | قابل للتفاوض |
| تفاصيل التعبئة | منع المياه ، ابحار النقل ، صندوق خشبي غير التبخير |
| علامة | حسب الطلب |
| موعد التسليم | 60-90 يوما |
| شروط الدفع | T / T ، L / C في الأفق ، D / P |
| قدرة العرض | 20 طن متري شهريا |
