تفاصيل المنتج:
|
| مواد: | UNS S31600، UNS S31603 | ||
|---|---|---|---|
| تسليط الضوء: | شعري سلس,الفولاذ المقاوم للصدأ مقاومة للتآكل |
||

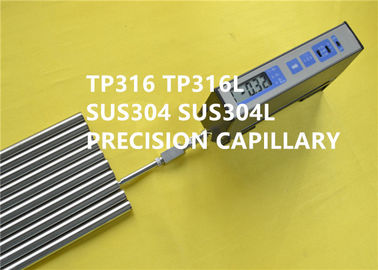

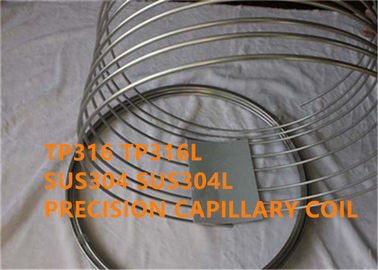

TP316 ، TP316L ، SUS316 ، SUS316L الشعرية للأنبوب الطبي ، microtube الإلكترونية ، اكسسوارات الألياف البصرية وغيرها
1 المنتج
TP316 ، TP316L ، SUS316 ، SUS316L شعري ملحومة أو غير الملحومة.
2 التصميم المكافئ
UNS S31600 ، X5CrNiMo17-12-2 ، W.Nr. 1.4401 ، 0Cr17Ni12Mo2
UNS S31603 ، X2CrNiMo17-12-2 ، X2CrNiMo17-12-3 ، X2CrNiMo18-14-3 ، W.Nr. 1.4404 ، 1.4432 ، 1.4435 ، 00Cr17Ni14Mo2
3 التطبيق
(1) أنابيب طبية مثل المحاقن للحقن ، المحاقن ثقب.
(2) جميع أنواع الأنابيب الصناعية ، أنابيب الفولاذ المقاوم للصدأ صغيرة الدقة ، الاستغناء عن الحقن.
(3) أنبوب دليل درجة الحرارة ، مقياس الحرارة الإلكتروني ، أنبوب الحماية المزدوج ، أنبوب مسبار درجة حرارة الشواء ، أنبوب حماية الصك ، أنبوب الاستشعار ، أنبوب فرك الشواء ، أنبوب الترموستات ، أنبوب الصك ، أنبوب فولاذي مقاوم للصدأ ، أنبوب الهندسة الميكروبيولوجية.
(4) حامي الأساسية ، حامل القلم
(5) microtubes الإلكترونية المختلفة ، اكسسوارات الألياف البصرية ، خلاط بصري
(6) صناعة الساعات ، قضبان T مع مسامير أو مسامير ، تجهيزات حزام الساعة ، إبرة اللكمات الأحجار الكريمة
(7) جميع أنواع أنابيب الهوائي ، وأنابيب هوائي ذيل السيارات ، وأنابيب سحب قضيب الهوائي ، وقضيب التمدد ، وأنابيب الهوائي الممتد للهاتف المحمول ، وأنابيب الهوائي المصغرة ، وجميع أنواع الهوائيات الفولاذية المقاومة للصدأ.
(8) أنابيب الفولاذ المقاوم للصدأ لمعدات النقش بالليزر
(9) صيد السمك الأنابيب ، قصبة الصيد الأنابيب
(10) جميع أنواع صناعة المواد الغذائية والمشروبات الأنابيب ، أنابيب التغذية
(11) أنابيب القلم المختلفة ، وقلم الهاتف الخليوي ، وأنابيب قلم الكمبيوتر
4 نظرة عامة
TP316 هو ثاني أكثر الفولاذ المقاوم للصدأ استخدامًا على نطاق واسع بعد TP304 ، يستخدم بشكل رئيسي في صناعة المواد الغذائية والمعدات الجراحية ، حيث يتم إضافة الموليبدينوم لمنحه هيكلًا خاصًا مقاوم للتآكل. كما أنها تستخدم "الصلب البحري" لأنه لديه مقاومة أفضل للتآكل كلوريد من TP304. TP316 الفولاذ المقاوم للصدأ يحتوي على أداء جيد من البلاستيك ، وصلابة ، تشوه الباردة وعملية اللحام ، وأيضا لديه قوة درجة حرارة عالية جيدة.
يتميز TP316L بأداء درجة حرارة أسوأ قليلاً من TP316 ، لكن مقاومته للتآكل أفضل من TP316. نظرًا لانخفاض محتوى الكربون ومحتوى الموليبدينوم بنسبة 2-3٪ ، فقد تم تحسين مقاومة التآكل المتمثلة في تقليل الأملاح ومختلف الأحماض غير العضوية وأملاح قاعدة الأحماض العضوية ، وفي الوقت نفسه تم تحسين قوتها العالية في درجة الحرارة. يحتوي TP316L على محتوى كربون أقل من SUS316 ، لذلك يتمتع بمقاومة أفضل للتآكل بين الخلايا الحبيبية وقوة زحف عالية في درجات الحرارة العالية مقارنة بـ TP316.
الخصائص النموذجية
(1) المنتج المدرفلة على البارد له لمعان مظهر جيد
(2) بسبب إضافة Mo (2 ~ 3٪) ، مقاومة التآكل ، خاصة مقاومة التنقيع ممتازة
(3) قوة درجة حرارة عالية ممتازة
(4) صلابة العمل ممتازة (ضعف المغناطيسية بعد بالقطع)
(5) غير المغناطيسية في حالة الحالة الصلبة الحل.
(6) أداء لحام جيد.
5 التركيب الكيميائي (وزن ٪):
| درجة | C | مليون | سي | P | س | سجل تجاري | ني | مو | ن |
| TP316 | ≤0.08 | ≤2.00 | ≤0.75 | ≤0.035 | ≤0.030 | 16،0-18،0 | 11،0-14،0 | 2،0-3،0 | ≤0.11 |
| TP316L | ≤0.03 | ≤2.00 | ≤0.75 | ≤0.035 | ≤0.030 | 16،0-18،0 | 12،0-15،0 | 2،0-3،0 | ≤0.11 |
6 الثوابت الفيزيائية
| درجة | كثافة | مدى الذوبان | نسبة المقاومة الكهربائية | حرارة نوعية |
| ز / سم مكعب | ℃ | μΩNaN | ي / حارس مرمى | |
| TP316 | 8.03 | 1375-1450 | 73.00 | 0.45 |
| TP316L | 8.03 | 1375-1450 | 76.98 | 0.42 |
7 الممتلكات الميكانيكية
يجب أن تتوافق المواد مع المتطلبات الخاصة بخصائص الشد المحددة في الجدول أدناه.
تنطبق هذه الخواص الميكانيكية على الأنابيب 1/8 بوصة (3.2 مم) وأكبر في القطر الخارجي بمقدار 0.015 بوصة (0.38 مم) في سمك الجدار وأثقل.
تتوفر أحجام أصغر تلبي الحد الأدنى لقوة الشد المحددة في الجدول 2 ؛ ومع ذلك ، لا يتم تحديد قوة العائد بشكل عام على مثل هذه الأحجام ، ويكون الحد الأدنى للاستطالة 25٪
| درجة | المعالجة الحرارية الموصى بها | قوة الشد σ ب ميغاباسكال | مقاومة الخضوع R p0.2 ٪ | استطالة δ 5 ٪ | صلابة |
| TP316 | 1010-1150 درجة مئوية التبريد السريع | 20520 ألف | AB205 AB | 35 ب | ≤187HB |
| TP316L | 1010-1150 درجة مئوية التبريد السريع | 20520 ألف | AB205 AB | 35 ب | ≤187HB |
يجب أن يكون للصف TP 316L قوة شد لا تقل عن 70 كيلو باسكال (485 ميجا باسكال) وقوة إنتاجية لا تقل عن 25 كيلو باسكال (170 ميجا باسكال).
B لا يتم تحديد مقاومة الخضوع عمومًا على أحجام أنابيب أصغر من 1/8 بوصة (3.2 مم) بقطر خارجي أو أرق من 0.015 بوصة. (0.38 مم) ، لذلك فإن قوة الإنتاجية غير مطلوبة في مثل هذه الأحجام. أيضا ، الحد الأدنى لاستطالة المطلوبة في هذه الأحجام أصغر أو أرق هو 25 ٪.
8 علاج الحرارة
حل الصلبة
والغرض من ذلك هو جعل الكربيدات مذابة بالكامل والاحتفاظ بها في الأوستينيت في درجة حرارة الغرفة ، وذلك للحصول على بنية مجهرية الأوستينيت أحادية الطور في درجة حرارة الغرفة ، بحيث يكون للصلب أعلى مقاومة للتآكل.
تتراوح درجة حرارة تسخين معالجة المحلول الصلب عمومًا بين 1010 و 1150 درجة مئوية ، ويتم ضبطها بشكل مناسب وفقًا لمحتوى الكربون. تليها التبريد السريع مثل تبريد المياه.
بعد اللحام الصلب
جميع أساليب اللحام القياسية متاحة للحام. عند اللحام ، يمكن استخدام قضبان أو قطب الفولاذ المقاوم للصدأ 316Cb 316L أو 309Cb للحام وفقًا للغرض.
من أجل الحصول على أفضل مقاومة للتآكل ، يحتاج قسم اللحام من الفولاذ المقاوم للصدأ 316 إلى التلدين بعد اللحام. ل 316 L الفولاذ المقاوم للصدأ ، لا الصلب بعد لحام المطلوبة.
9 عملية
أنبوب فارغ ← تقشير ← تقطيع ← تسخين ← ثقب ساخن ← تبريد ← التشطيب ← تخليل ← تشحيم
← درفلة على البارد ← إزالة الشحم ← معالجة حرارية ← استقامة ← قطع أنبوب ← تخليل ← تفتيش ← تعبئة.
أو
أنبوب فارغ ← تقشير ← تقطيع ← حفر ثقب داخلي ← تشحيم ← دلفنة على البارد أو سحب ← إزالة الشحم
و rarr. الصلب مشرق و rarr. استقامة و rarr. id و od تلميع السطح و rarr. التفتيش و rarr.
10 البعد
الاختلافات المسموح بها في الأبعاد
| مجموعة od | OD | هوية شخصية | WT | ||
| في. | مم | في. | مم | ±٪ | |
| حتى ، ولكن لا يشمل 3/32 (0.094) بوصة (2.38 مم) | +0.002 -0.000 | +0.050 -0.000 | +0.000 -0.002 | +0.000 -0.050 | 10 |
| 3/32 (0.094) بوصة (2.38 مم) ولكن لا يشمل 3/16 (0.188) بوصة. (4.76 مم) | +0.003 -0.000 | +0.080 -0.000 | +0.000 -0.003 | +0.000 -0.080 | 10 |
| 3/16 إلى ، على سبيل المثال لا الحصر ، 1/2 (0.500) بوصة (12.70 مم) | +0.004 -0.000 | +0.100 -0.000 | +0.000 -0.004 | +0.000 -0.100 | 10 |
11 اختبار الاشتعال
يجب أن يكون جزء من الأنبوب يبلغ طوله حوالي 4 بوصات (101.6 مم) واقفًا متوهجًا بأداة ذات زاوية مضمنة 60 درجة حتى يتم توسيع الأنبوب الموجود في فم التوهج إلى النسب المئوية التالية دون تشقق أو إظهار عيوب:
| نسبة القطر الداخلي إلى القطر الخارجي | الحد الأدنى من التوسع في القطر الداخلي ، ٪ |
| 0.9 | 21 |
| 0.8 | 22 |
| 0.7 | 25 |
| 0.6 | 30 |
| 0.5 | 39 |
| 0.4 | 51 |
| 0.3 | 68 |
12 الهيدروستاتيكي ، اختبار ضغط الهواء تحت الماء ، أو اختبار الكهربائية غير المدمرة
يجب إخضاع كل أنبوب للاختبار الهيدروستاتيكي ، أو اختبار ضغط الهواء تحت الماء ، أو اختبار كهربائي غير مدمر. ال
يجب أن يكون نوع الاختبار المراد استخدامه حسب خيار الشركة المصنعة ، ما لم ينص على خلاف ذلك في أمر الشراء.
اختبار الهيدروستاتيكي
يخضع كل أنبوب لاختبار هيدروستاتي عند ضغط اختبار لا يتجاوز 1000 رطل (6.89MPa).
اختبار ضغط الهواء تحت الماء
يجب إخضاع كل أنبوب لاختبار ضغط الهواء تحت الماء ، عند ضغط اختبار كما هو موضح في المعادلة التالية أو 500 رطل (3.4 ميجا باسكال) ، أيهما أقل: P = 2St / D
أين:
P = ضغط الهواء ، رطل أو MPa
S = إجهاد الألياف المسموح به وهو 16000 رطل / بوصة مربعة (110.3 ميجا باسكال) ،
t = سمك الجدار المحدد ، بوصة أو مم ، و
D = القطر الخارجي المحدد ، بقطر أو مم.
اختبار الكهربائية غير المدمرة
يجب أن يخضع كل أنبوب لاختبار كهربائي غير مدمر قادر على اكتشاف العيوب باستخدام
عمق يتجاوز 10 ٪ من سمك الجدار أو 0.002 في. (0.05 مم) ، أيهما أكبر. لن تكون الاختبارات مطلوبة على أحجام أقل من 0.125 بوصة (3.18 مم) بقطر خارجي. ومع ذلك ، بناءً على خيار المشتري ، يمكن اختبار الأنابيب التي يبلغ قطرها أقل من 0.125 بوصة. بينما في النطاق من 0.156 بوصة. (3.97 مم) إلى 0.125 بوصة. خارج القطر ، وأي عيوب موجودة يجب أن تكون تم التخلص منها قبل إجراء أي تخفيضات أخرى.
13 قدرة المنتج
OD: 0.25-8.0 مم
وزن: 0.065-3.0 مم
التركيز: جيد
الاستقامة: ≤1mm / م
السطح: 2B ، BA ، المرآة ، السطح الرملي ، السطح الخامل.
سطح صلب ، سطح ناعم مشرق Ra≤0.8μm ، معرف مصقول بدقة و OD Ra≤0.2-0.4μm. (ممكن Ra 0.1μm عند الطلب).
14 المواصفات القياسية
GB / T 3090 الفولاذ المقاوم للصدأ قطرها صغير أنابيب الصلب غير الملحومة
GBT 18457 إبرة الفولاذ المقاوم للصدأ لتصنيع الآلات الطبية
GB 4234 الفولاذ المقاوم للصدأ للزراعة الجراحية
YBT 4513-2017 أنابيب الصلب غير القابل للصدأ الملحومة للغازات الطبية والمكانس
ASTM A632 المواصفات القياسية لأنابيب الصلب غير القابل للصدأ الأوستنيتي الملحومة وغير الملحومة (القطر الصغير) للخدمة العامة
ISO 5832-1-2016 يزرع للمواد المعدنية لعملية جراحية - الجزء 1 الفولاذ المقاوم للصدأ المطاوع
ISO 9626-2016 أنابيب الإبرة الفولاذ المقاوم للصدأ لتصنيع متطلبات الأجهزة الطبية وطرق الاختبار
SAE AMS 5643R أسلاك الفولاذ المقاوم للصدأ شريط التزوير وتزوير الأنابيب (S17400)
15 ميزة تنافسية
(1) أكثر من 50 عامًا من الخبرة في البحث والتطوير في السبائك ذات درجة الحرارة المرتفعة ، سبيكة مقاومة التآكل ، سبائك دقيقة ، سبيكة حرارية ، مواد ومنتجات معدنية نادرة ثمينة.
(2) 6 مختبرات الدولة الرئيسية ومركز المعايرة.
(3) تقنيات براءة اختراع.
(4) عالية الأداء.
16 مصطلح العمل
| أقل كمية ممكن طلبها | قابل للتفاوض |
| السعر | قابل للتفاوض |
| تفاصيل التعبئة | منع المياه ، النقل ابحار ، مربع من البلاستيك |
| علامة | حسب الطلب |
| موعد التسليم | 60-90 يوما |
| شروط الدفع | T / T ، L / C في الأفق ، D / P |
| قدرة العرض | 20 طن متري / شهر |
