تفاصيل المنتج:
|
| مواد: | UNS S31653 ، 316LN-IG الفولاذ المقاوم للصدأ | ||
|---|---|---|---|
| إبراز: | superalloy عالية الأداء,سبائك مقاومة للتآكل |
||

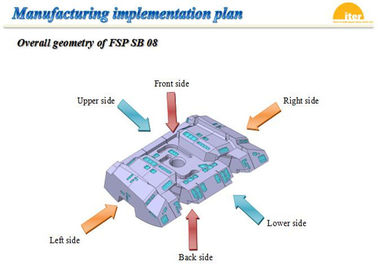

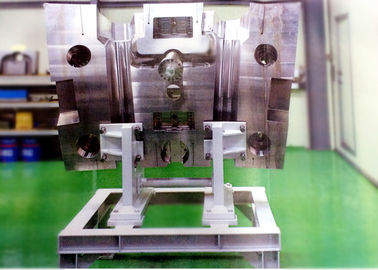

316LN-IG المطروقات الفولاذ المقاوم للصدأ وإسقاط المطروقات لنظام بطانية ITER
المنتج

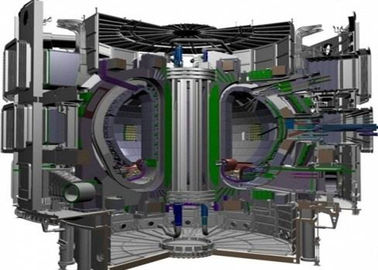

المطروقات من الفولاذ المقاوم للصدأ 316LN-IG وإسقاط المطروقات للنظام الشامل للمفاعل التجريبي النووي الحراري (ITER)
التصميم المكافئ
UNS S31653 ، 022Cr17Ni12Mo2N ، W.Nr.1.4404 ، 1.4432 ، X2CrNiMo17-12-2
مواصفات القياسية
ITER_D_G2VF8B V1.1
EN 10222-1 المطروقات الفولاذية لأغراض الضغط ، الجزء 1: المتطلبات العامة لحالات المطروقات المفتوحة
EN ISO 6892-1 المواد المعدنية ، اختبار الشد ، الجزء 1: طريقة الاختبار في درجة حرارة الغرفة
EN ISO 6892-2 المواد المعدنية ، اختبار الشد ، الجزء 2: طريقة الاختبار في درجة حرارة مرتفعة
EN 10228-4 الاختبار غير المدمر للمطروقات الفولاذية ، الجزء 4: الاختبار بالموجات فوق الصوتية للأوستنيتي
و المطروقات الفولاذ المقاوم للصدأ الأوستنيتي
EN 10228-2 اختبار غير مدمر للمطروقات الفولاذية ، الجزء 2: اختبار الاختراق
EN 10204 المنتجات المعدنية: نوع وثائق التفتيش
EN ISO 643 فولاذ تحديد صورة مجهرية لحجم الحبوب الظاهر
ASTM E 45 طرق الاختبار القياسية لتحديد محتوى إدراج الصلب
ASTM A342 طرق الاختبار القياسية لنفاذية المواد المغناطيسية Feebly
التركيب الكيميائي (بالوزن ٪)
| C | ني | شركة | سجل تجاري | مو | ملحوظة | ب | تا |
| ≤0.03 | 12،0-12،5 | ≤0.05 | 17،0-18،0 | 2،30-2،70 | ≤0.10 | ≤0.0010 | ≤0.01 |
| النحاس | منظمة الشفافية الدولية | مليون | سي | P | س | ن | |
| 0.30 | ≤0.10 | 1،60-2،00 | ≤0.50 | ≤0.025 | ≤0.010 | 0،060-0،080 |
واو محتوى المحتويات والأداء المغناطيسية
يجب أن يكون محتوى الفريت الذي تم تقييمه باستخدام مخطط شيفلر ، المعدل من قبل برايس وأندرز (الشكل RMC 1341.2 ، القسم 3 ، RCC-MR 2007) أقل من 0.5 ٪.
يجب قياس النفاذية المغناطيسية النسبية للمطروقات النهائية عند درجة حرارة الغرفة بعد الصلب الحل. يجب أن تكون القيمة المقاسة أقل من أو تساوي 1.03 للحقول التي تزيد عن 80000A / m (1000Oe) وفقًا لطريقة الاختبار 2 أو يتم قياسها باستخدام مؤشر نفاذية منخفضة وفقًا للطريقة 3 من ASTM A342.
يجب أخذ عينة واحدة لكل لوت من موقع قريب من عينات الاختبار الميكانيكية.
يمكن قبول القياسات التي تم إجراؤها باستخدام الطرق الفيزيائية الأخرى (مثل: المنظار ، المغنطيس ، إلخ) شريطة تقديم معلومات حول نوع العلامة التجارية للجهاز المقترح والمعلومات حول المعايرة. لهذه الطرق سيكون هناك حاجة لاختبار واحد لكل تزوير.
دإ هيكل
يجب إجراء الفحص المصغر ، مع الصور ، بالتوازي مع الاتجاه الرئيسي للتمديد. يجب أن يكون الهيكل متجانس.
(1) حجم الحبوب
يجب أن يكون رقم حجم الحبوب المحدد وفقًا للمواصفة EN ISO 643 مساويًا أو أكبر من 3. يتم إجراء التحديد على عينات اختبار مأخوذة من المنطقة المجاورة مباشرة لعينات الاختبار الميكانيكية.
(2) الادراج غير المعدنية
يجب أن يفي المبلغ والتعريف بمتطلبات دليل فراغ ITER ؛ يجب أن تفي التعريفات بالمعايير ASTM E45-10 القياسية: الاستنتاجات الدقيقة (الدلالات الأصلية التي يمكن اكتشافها بواسطة طرق الاختبار المجهرية): الطريقة D قابلة للتطبيق وفقًا للمواصفة ASTM E45-10. يجب أن يكون رقم مستوى الخطورة 1 على الأكثر بالنسبة لأنواع الادراج A و B و C وعلى الأكثر 1.5 للدال.
شروط التسليم

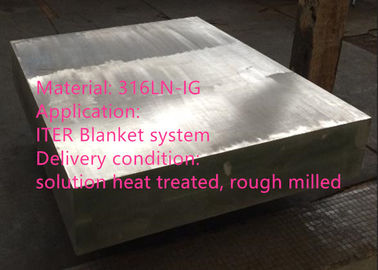

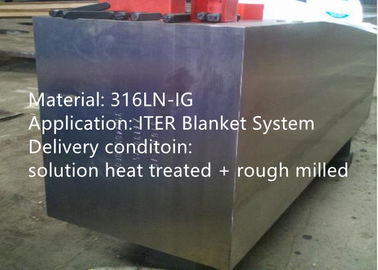

في الحل حالة المعالجة حراريا وتشكيله إلى التشكيل الجانبي كما تسليمها.
خصائص الشد
| اختبار درجة الحرارة ℃ | قوة الشد MPa | قوة العائد (0.2 ٪) دقيقة ميغاباسكال | استطالة (5D) دقيقة ٪ |
| غرفة | 525 -700 | ≥220 | ≥45 |
| 250 | ≥415 | ≥135 | - |
فحص الأسنان
يجب إجراء فحص توغل سائل بنسبة 100٪ لكل تزوير وفقًا لمتطلبات EN 10228-2. يعد استخدام سائل اختراق معتمد من ITER إلزاميًا كما هو محدد في كتيب فراغ ITER.
الفحص العلمي الخامس
يجب توفير 100٪ من الفحص بالموجات فوق الصوتية لكل منتج وفقًا للمواصفة EN 10228: الجزء 4. يجب أن تكون معايير القبول ، التي تعتمد على السُمك ، هي تلك المحددة في المواصفة EN 10228-4. تم اعتماد فئة الجودة 3 للمطروقات المستخدمة للتطبيق الهيكلي.
يجب إجراء هذا الفحص عندما يسمح الملف الشخصي للجزء بإجراء اختبار مرض. يجب القيام به بالترتيب التالي للأفضلية:
- بعد بالقطع النهائي
- بعد المعالجة الحرارية للخواص الميكانيكية ، سواء تم إجراء المعالجة اللاحقة أم لا.
يجب أن يخضع حجم الجزء بالكامل للفحص بالموجات فوق الصوتية. يجب إجراء تغطية المسح بنسبة 100٪ المحددة في الفقرة 12.4 من المعيار EN 10228-4.
يجب أن تكون النطاقات التي تم أخذها في الاعتبار ومعايير القبول التي تعتمد على سمك الجزء الذي تم فحصه ، هي تلك المحددة في المعيار EN 10228-4 للتحقيق العادي.
ميزة تنافسية:
(1) أكثر من 50 عامًا من الخبرة في البحث والتطوير في السبائك ذات درجة الحرارة المرتفعة ، سبيكة مقاومة التآكل ، سبائك دقيقة ، سبيكة حرارية ، مواد ومنتجات معدنية نادرة ثمينة.
(2) 6 مختبرات الدولة الرئيسية ومركز المعايرة.
(3) مئات من تقنيات براءات الاختراع.
(4) الجودة والأداء الممتاز الذي هو ضروري لضمان عمل ثابت من ITER.
(5) وافق موثوق المورد على المدى الطويل من ITER الصين.
مصطلح العمل
| أقل كمية ممكن طلبها | 1 قطعة |
| السعر | قابل للتفاوض |
| تفاصيل التعبئة | منع المياه ، ابحار النقل ، صندوق خشبي غير التبخير |
| علامة | حسب الطلب |
| موعد التسليم | 90-120 يوما |
| شروط الدفع | T / T ، L / C في الأفق ، D / P |
| قدرة العرض | 200 طن متري / شهر |
