تفاصيل المنتج:
|
| اسم: | السبائك الخاصة للفضاء والدفاع | التوصيف المعادل: | GH4105 ، دبليو رقم 2.4634 ، NiCo20Cr15MoAlTi (DIN) ، HR3 (BS) |
|---|---|---|---|
| الحديد: | ≤1.0 | كو: | 18.0-22.0 |
| سجل تجاري: | 14.0-15.7 | Zr: | 0.070-0.15 |
| تسليط الضوء: | سبائك عالية الأداء,سبائك مقاومة للتآكل,سبائك 105 سبائك خاصة |
||

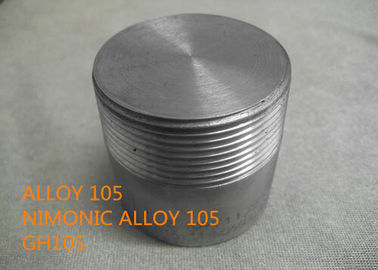

سبيكة 105 ، سبيكة Nimonic® 105 لشفرة التوربينات الحرارية فائقة الحرج ، المطروقات ، الحلقة ، التثبيت ، إلخ
1 منتج
سبيكة 105 ، سبيكة Nimonic® 105 لشفرة التوربينات الحرارية فائقة الحرج ، شفرات توربينات المحرك الهوائي ، المطروقات ، الحلقة ، الأقراص ، المقاطع ، البراغي والمثبتات ، إلخ.
2 التوصيف المعادل
GH4105 ، دبليو رقم 2.4634 ، NiCo20Cr15MoAlTi (DIN) ، HR3 (BS)
3تطبيق

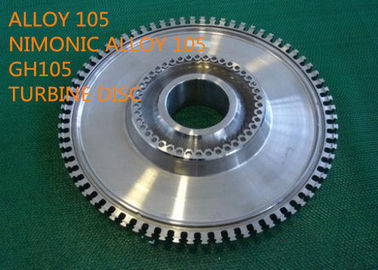

تُستخدم سبيكة 105 لشفرات التوربينات الحرارية ، والمواد الخاصة بالمكونات الرئيسية ذات درجة الحرارة العالية للتوربينات الحرارية فائقة الحرج ، والأقراص ، وشفرات التوربينات الهوائية ، والمطروقات ، والحلقة ، والمقاطع ، والمسامير ، والمثبتات ، إلخ.
4 التركيب الكيميائي (wt٪):
| الحديد | ني | شارك | سجل تجاري | تي | النحاس | مو | Zr |
| ≤1.0 | الرصيد | 18.0-22.0 | 14.0-15.7 | 1.18-1.50 | ≤0.20 | 4.5-5.5 | 0.070-0.15 |
| ج | ال | مينيسوتا | سي | ص | س | ب | |
| 0.05-0.17 | 4.5-4.90 | ≤0.40 | ≤0.25 | ≤0.015 | ≤0.010 | 0.003-0.010 |
5جسدي - بدنيالثوابت
الكثافة: 8.01 جم / سم مكعب (0.289 رطل / بوصة)
نطاق الانصهار: درجة حرارة Liquidus 1345 درجة مئوية ، درجة حرارة الصلبة 1290 درجة مئوية.
6الملكية الميكانيكية
الشدصroperties: هXtrudedبأرسبعد ذلكFمزورة
تمثل البيانات الواردة في الجدول أدناه والمقدمة بيانياً في الشكلين 1 و 2 خصائص الشد للقضيب المبثوق الذي تم تشكيله لاحقًا بعد المعالجة الحرارية ثلاثية المراحل.
معدل الإجهاد 0.005 / دقيقة لإثبات الإجهاد (في درجة حرارة الغرفة) ، 0.002 / دقيقة لإثبات الإجهاد (عند درجات حرارة مرتفعة) و 0.1 / دقيقة بعد ذلك.
المعالجة الحرارية 4 ساعات / 1150 درجة مئوية / تيار متردد + 16 ساعة / 1050-1065 درجة مئوية / تيار متردد + 16 ساعة / 850 درجة مئوية / تيار متردد
| درجة الحرارة درجة مئوية | 0.1٪ إجهاد دليل | 0.2٪ إجهاد دليل | قوة الشد |
استطالة على 5.65 √ إذن٪ |
الحد من منطقة ٪ |
| الآلام والكروب الذهنية | الآلام والكروب الذهنية | الآلام والكروب الذهنية | |||
| 20 | 796 | 827 | 1180 | 16 | 16 |
| 100 | 760 | 793 | 1185 | 21 | 24 |
| 200 | 745 | 774 | 1188 | 24 | 34 |
| 300 | 739 | 766 | 1162 | 20 | 24 |
| 400 | 732 | 763 | 1126 | 23 | 33 |
| 500 | 748 | 782 | 1148 | 23 | 31 |
| 600 | 735 | 769 | 1111 | 22 | 32 |
| 700 | 739 | 768 | 1075 | 26 | 33 |
| 800 | 680 | 714 | 836 | 24 | 34 |
| 900 | 390 | 411 | 491 | 28 | 38 |
| 1000 | 152 | 156 | 189 | 43 | 60 |
| 1100 | 28 | 31 | 56 | 132 | 99 |
الشكل 1 المعالجة الحرارية 4 ساعات / 1150 درجة مئوية / تيار متردد + 16 ساعة / 1050-1065 درجة مئوية / تيار متردد + 16 ساعة / 850 درجة مئوية / تيار متردد
الشكل 2 المعالجة الحرارية 4 ساعات / 1150 درجة مئوية / تيار متردد + 16 ساعة / 1050-1065 درجة مئوية / تيار متردد + 16 ساعة / 850 درجة مئوية / تيار متردد
7المقاومة للتآكل
الأكسدة في الهواء
الجدول 7-1 التسخين المستمر ، فقدان الوزن المزال (مجم / سم 2) بعد 100 ساعة عند
| 800 درجة مئوية | 900 درجة مئوية | 950 درجة مئوية | 1000 درجة مئوية | 1100 درجة مئوية |
| 0.11 | 0.49 | 0.99 | 1.43 | 6.41 |
الجدول 7-2 التسخين المتقطع (التبريد إلى درجة حرارة الغرفة كل 24 ساعة) ، فقدان الوزن المزال (مجم / سم 2) بعد 100 ساعة عند
| 800 درجة مئوية | 900 درجة مئوية | 950 درجة مئوية | 1000 درجة مئوية | 1100 درجة مئوية |
| - | 1.19 | 1.59 | 1.61 | 13.3 |
الجدول 7-3 التسخين الدوري (15 دقيقة في الفرن ، 5 دقائق في الفرن الخارجي)
| درجة حرارة | الوقت اللازم لبدء التشظي (ح) عند أقصى درجة حرارة للدورة | معدل التشظي (مجم / سم 2 / ساعة) عند أقصى درجة حرارة للدورة | تغير الوزن في 100 ساعة (مجم / سم 2) عند أقصى درجة حرارة للدورة |
| درجة مئوية | درجة مئوية | درجة مئوية | درجة مئوية |
| 890 | > 1000 | - | 0.66 |
| 910 | > 1000 | - | 1.05 |
| 990 | 600 | 0.15 | -51.9 |
| 1010 | 300 | 0.408 | -229 |
| 1090 | 150 | 0.946 | -748 |
| 1110 | 75 | 1.17 | -955 |
الجدول 7-4 المقاومة للأجواء التي تحتوي على SO2
| الغلاف الجوي | فقدان الوزن الخالي من الترسبات (مجم / سم 2) بعد 1000 ساعة في | |||
| 600 درجة مئوية | 700 درجة مئوية | 800 درجة مئوية | 1000 درجة مئوية | |
| 3٪ SO2- أرغون | 1.6 | 8.7 | 15 | - |
| 3٪ SO2-هواء | 2.3 | 1.1 | 0.6 | 0.6 |
| 3٪ SO2-5٪ O2-Argon | 2.1 | 0.5 | 0.6 | 2.1 |
8 تعليمات العمل
العمل الساخن
قد تعمل السبيكة 105 على الساخن في نطاق درجة حرارة 1050-1200 درجة مئوية.
التلدين
يجب إجراء التلدين بين المراحل للسبيكة 105 عند 1150 درجة مئوية متبوعًا بالتبريد بالهواء للتبريد بالطبقة المميعة.لا ينصح بتبريد الماء لأن التصدع الشديد في السطح قد ينتج عن الصدمة الحرارية.
بالقطع
يجب أن تكون السبيكة 105 في حالة معالجة حرارياً بالكامل لجميع عمليات التصنيع.نطاق الصلابة العالية 320-385 HV ، يستلزم استخدام أدوات مائلة من كربيد التنجستن.يمكن استخدام أدوات مقاومة الصدمات الفولاذية عالية السرعة إذا كان القطع ذا طبيعة متقطعة.
المعالجة الحرارية
تعتمد المعالجة الحرارية الموصى بها على حالة الخدمة المقصودة.
يوصى بمعالجتين حراريتين على النحو التالي:
(أ) 4 ساعات / 1150 درجة مئوية / تيار متردد + 16 ساعة / 1050-1065 درجة مئوية / تيار متردد + 16 ساعة / 850 درجة مئوية / تيار متردد
(ب) 4 ساعات / 1125 ° C / AC + 16 h / 850 ° / AC
بشكل عام ، المعالجة الحرارية (أ) مخصصة لقوة الزحف المثلى على المدى الطويل والليونة عند درجات حرارة التشغيل في النطاق 850-950 درجة مئوية.يمكن استخدام المعالجة الحرارية (ب) عندما لا تكون الخصائص طويلة الأجل ذات أهمية قصوى ويمكن تعزيز قوة الشد والاستطالة وقوة التأثير لدرجات حرارة تشغيل تصل إلى 700 درجة مئوية.عند تطبيق المعالجة الحرارية (ب) ، من الضروري التأكد من أن التبريد من 1125 درجة مئوية يتم بحرية ولا يتأخر بسبب إغلاق تعبئة المكونات.
أمثلة على استخدام هذه المعالجات الحرارية هي كما يلي:
(أ) شفرات التوربينات ، والأقراص ، والمطروقات ، والمقاطع الحلقية ، والتي يمكن إنتاجها جميعًا على شكل مواد مقذوفة أو مزورة أو مشغولة لاحقًا على البارد

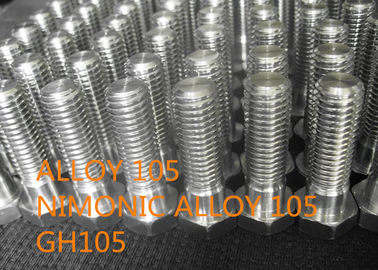

(ب) البراغي والمثبتات التي يوصى بها بقضيب أو قسم مشغول بالبثق والبارد كمخزون ابتدائي.
9 المواصفات القياسية
بكالوريوس.HR3 القضبان والمطروقات
قضبان وقضبان ومطروقات AICMA Ni-P61-HT
إدارة مواد الدفاع السويدية MH.14 قضيب مزور
تعيين DIN NiCo20Cr15MoAlTi قضيب مزور
AFNOR NCKD 20ATv AECMA PrEn 2179-2181
10 ميزة تنافسية
(1) أكثر من 50 عامًا من الخبرة في البحث والتطوير في السبائك ذات درجة الحرارة العالية ، وسبائك مقاومة التآكل ، والسبائك الدقيقة ، والسبائك المقاومة للصهر ، والمعادن النادرة والمواد والمنتجات المعدنية الثمينة.
(2) 6 مختبرات ولاية رئيسية ومركز معايرة.
(3) تقنيات براءات الاختراع.
(4) أداء عالي.
11 مدة العمل
| أقل كمية ممكن طلبها | قابل للتفاوض |
| السعر | قابل للتفاوض |
| تفاصيل التعبئة | منع المياه ، النقل الصالحة للإبحار ، صندوق خشبي غير التبخير |
| علامة | حسب الطلب |
| موعد التسليم | 60-90 يومًا |
| شروط الدفع | T / T ، L / C في الأفق ، D / P |
| قدرة العرض | 200 طن متري / شهر |
