تفاصيل المنتج:
|
| مادة: | UNS K93600 ، سبيكة ثنائية من الحديد والنيكل | ||
|---|---|---|---|
| تسليط الضوء: | سبائك مقاومة للحرارة,سبائك عالية الأداء,UNS K93600 سبائك حديد نيكل |
||
سبيكة حديد النيكل 36 (UNS K93600 ، W.Nr. 1.3912) شريط ، أنبوب ، شريط ، سلك ، تزوير لمكونات الليزر إلخ.
1 المنتج
سبائك الحديد النيكل 36 (UNS K93600 ، W.Nr. 1.3912) منتجات شبه لمكونات الليزر إلخ.
تتوفر سبيكة 36 في الأشكال القياسية نصف المصنعة التالية:

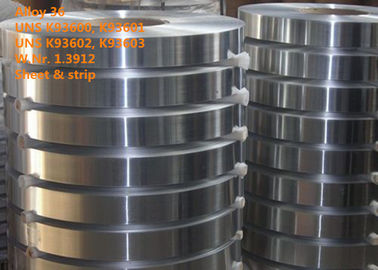

ورقة
حالة التسليم: حار أو بارد المدرفلة ، المعالجة حراريا ، إزالة الترسبات أو مخلل
قطاع
حالة التسليم: المدرفلة الباردة ، المعالجة حراريا ، مخلل أو مشرق صلب

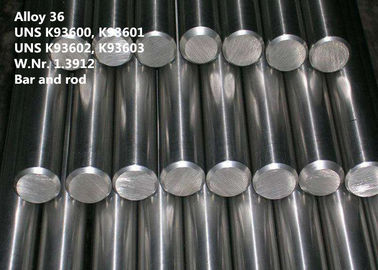

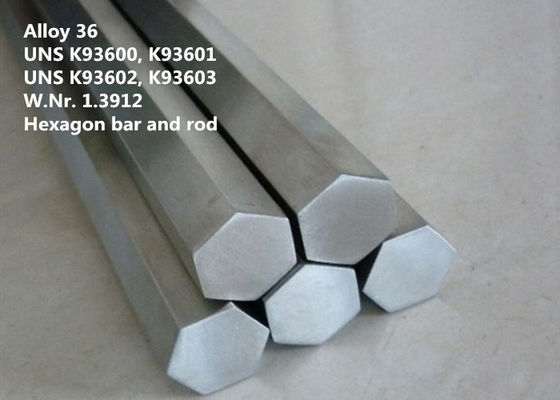

بار ورود
شروط التسليم: مزورة ، المدرفلة ، تعادل ، المعالجة حراريا ، أكسدة ، إزالة الترسبات أو مخلل ، تحولت ، مقشرة ، الأرض أو مصقول

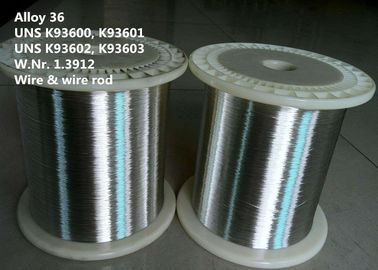

الأسلاك (الشخصي ، جولة ، الشقق ، مربع)
حالة التسليم: تعادل ساطعة ، من الصعب أن تكون صلبًا ، ساطعًا صلبًا في حلقات ، حاويات ، على بكرات وأغطية رأس
قضبان الأسلاك
حالة التسليم: المدرفلة على الساخن (dia.5.5mm إلى 40mm)
الآخرين

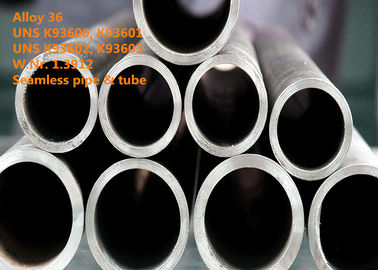

يمكن طلب أشكال وأبعاد أخرى مثل الأقراص والخواتم والأنابيب غير الملحومة والمطروقات.
2 التصميم المكافئ
W.Nr. 1.3912 ، Ni36 ، Fe-Ni36 (AFNOR) ، 1J36 ، 4J36 ، NILO السبائك 36 ، VDM® السبائك 36 ، Pernifer 36 ، Invar 36
UNS K93600 (للحرارة) ، K93601 (لأوعية الضغط) ، K93602 (لعملية إزالة الرقاقة) ، K93603 (للسبائك مع تمدد حرارة منخفض)
3 نظرة عامة
السبائك 36 عبارة عن سبيكة ثنائية من الحديد والنيكل مع معامل تمدد حراري منخفض للغاية ، حيث تكون مستويات الكربون والمنغنيز بالإضافة إلى حرية الشوائب كبيرة. تشكيل الباردة يقلل أيضا من تمدد الحرارة. الشيخوخة الاصطناعية مع المعالجة الحرارية التدريجية تستقر معاملات التمدد في نطاق درجة حرارة محدد.
سبائك 36 تتميز:
expansion معامل تمدد منخفض للغاية بين -250 درجة مئوية (-418 درجة فهرنهايت) و + 260 درجة مئوية (500 درجة فهرنهايت)
◘ ليونة جيدة وصلابة.
4 التطبيق
سبيكة 36 تحتوي على 36 ٪ نيكل ، وذلك أساسا لتوسيع نطاق تسيطر والتطبيقات المغناطيسية.
التطبيقات النموذجية هي:
◘ الأنابيب لتخزين ونقل الغازات المسالة
for مكونات شاشات OLED
devices أجهزة القياس والتحكم لدرجات الحرارة أقل من 200 درجة مئوية (392 درجة فهرنهايت) ، على سبيل المثال بالنسبة لمنظمات الحرارة
◘ البطانات للمفاصل المسمار أو برشام بين المعادن المختلفة
components المكونات ثنائية المعدن والمعادن ثنائية الحرارة ، حيث يعتبر سبيكة 36 هو العنصر السلبي
◘ نماذج لإنتاج البلاستيك المقوى بألياف الكربون (CFP) ، وخاصة بالنسبة لصناعة الطيران
◘ أطر وحدات التحكم الإلكتروني في الأقمار الصناعية والسفر إلى الفضاء حتى -200 درجة مئوية (-328 درجة فهرنهايت)
◘ عناصر الدعم للعدسات الكهرومغناطيسية في وحدات التحكم بالليزر
◘ البندول
◘ مكونات لصناعة السيارات
power خطوط الطاقة العلوية في متغير ، يمكن أن يصلب السن
5 التركيب الكيميائي (وزن ٪):
| ني | الحديد | سجل تجاري | شركة | مليون | سي | C | P | س | مو | النحاس | سي |
| 35،0-37،0 | توازن | ≤0.25 | ≤0.50 | ≤0.60 | ≤0.30 | ≤0.05 | ≤0.015 | ≤0.015 | ≤0.50 | ≤0.50 | ≤0.50 |
6 الممتلكات المادية
الكثافة عند 20 درجة مئوية: 8.11 جم / سم 3 (0.293 رطل / في 3 )
درجة حرارة كوري: 230 درجة مئوية (446 درجة فهرنهايت)
معامل المرونة في التوتر: 20.3 × 10 3 كسي (140 × 10 3 ميجا باسكال)
الجدول 6-1 نقاط الانصهار والانحراف
| أشابة | نقطة الانصهار | نقطة الأنحراف | ||
| ° C | ° F | ° C | ° F | |
| سبيكة 36 | 1430 | 2605 | 220 | 430 |
الجدول 6-2 الموصلية الحرارية عند 20 درجة مئوية (68 درجة فهرنهايت)
| أشابة | W / م ° C | Btu in / ft²h ° F |
| سبيكة 36 | 10 | 69.3 |
الجدول 6-3 متوسط معامل التمدد الحراري
| 77 إلى 212 فهرنهايت | 7.2 | × 10 -6 في / في / درجة فهرنهايت |
| 77 إلى 302 درجة فهرنهايت | 7.5 | × 10 -6 في / في / درجة فهرنهايت |
| 77 إلى 392 درجة فهرنهايت | 7.8 | × 10 -6 في / في / درجة فهرنهايت |
الجدول 6-4 الموصلية الحرارية
| 77 ° F | 104 | BTU في / ساعة / قدم مربع / ° F |
| 212 ° F | 110.9 | BTU في / ساعة / قدم مربع / ° F |
| 392 ° F | 117.9 | BTU في / ساعة / قدم مربع / ° F |
| 572 ° F | 128.8 | BTU في / ساعة / قدم مربع / ° F |
الجدول 6-5 المقاومة الكهربائية
| درجة الحرارة | Microhm سم (أوم. دائرة الميل / قدم) | |
| ° C | ° F | سبيكة 36 |
| 20 | 68 | 80 (481) |
| 100 | 212 | 86 (517) |
| 200 | 392 | 97 (583) |
| 300 | 572 | 105 (632) |
| 400 | 752 | 111 (668) |
| 500 | 932 | 117 (704) |
| 600 | 1112 | 121 (728) |
الجدول 6-6 التمدد الحراري النموذجي للسبائك 36
| نطاق درجة حرارة | التوسع الكلي | يعني الخطي معامل | ||
| ° C | ° F | 10 -3 | 10-6 / ° C | 10 -6 / فهرنهايت |
| -220 | -396 | -0.33 | 1.5 | 0.8 |
| -120 | -216 | -0.16 | 1.3 | 0.7 |
| 20-100 | 68-212 | 0.12 | 1.5 | 0.8 |
| 20-150 | 68-302 | 0.26 | 2 | 1.1 |
| 20-200 | 68-392 | 0.47 | 2.6 | 1.4 |
| 20-250 | 68-482 | 0.8 | 3.5 | 1.9 |
| 20-300 | 68-572 | 1.54 | 5.5 | 3.1 |
| 20-350 | 68-662 | 2.37 | 7.2 | 4 |
| 20-400 | 68-752 | 3.19 | 8.4 | 4.7 |
| 20-450 | 68-842 | 4.01 | 9.3 | 5.2 |
| 20-500 | 68-932 | 4.85 | 10.1 | 5.6 |
7 ميتالوغرافيا
في الحالة الصلبة الملدنة ، تتمتع السبائك 36 بهيكل بلوري محوره الوجه.
8 C مقاومة ORROSION
في الجو الجاف ، تُعد السبائك 36 مقاومة للتآكل في درجة حرارة الغرفة. في الظروف غير المواتية ، على سبيل المثال الجو الرطب ، قد يحدث التآكل على السطح.
9 الخصائص الميكانيكية
الجدول 9-1 الخصائص الميكانيكية النموذجية للسبائك 36 في حالة صلب صلب
| درجة الحرارة | قوة الشد | مقاومة الخضوع (0.2٪ إزاحة) | استطالة على 50 مم (2 بوصة) | الحد من منطقة | |||
| ° C | ° F | ميغاباسكال | سوليمنتوك | ميغاباسكال | سوليمنتوك | ٪ | ٪ |
| 20 | 68 | 490 | 71 | 240 | 35 | 42 | 70 |
| 100 | 212 | 430 | 62 | 180 | 26 | 43 | 70 |
| 200 | 392 | 430 | 62 | 110 | 16 | 45 | 70 |
| 300 | 572 | 410 | 59 | 93 | 13 | 48 | 70 |
| 400 | 752 | 350 | 51 | 93 | 13 | 53 | 70 |
| 500 | 932 | 290 | 42 | 93 | 13 | 59 | 69 |
| 600 | 1112 | 210 | 30 | 77 | 11 | 68 | 67 |
الجدول 9-2 الخواص الميكانيكية النموذجية للقضبان الملدنة اللينة التالية للتشكيل على البارد في درجة حرارة الغرفة
| تشكيل بارد | 0.2 ٪ قوة العائد روبية 0.2 | استطالة عند الكسر A5 | |
| ٪ | ميغاباسكال | سوليمنتوك | ٪ |
| 0 | 292 | 42.4 | 40 |
| 23 | 645 | 93.5 | 15 |
| 39 | 679 | 89.5 | 13 |
| 53 | 702 | 102 | 12 |
الجدول 9-3 صلابة
| أشابة | شرط | HV | HRB |
| سبيكة 36 | صلب | 150 كحد اقصى | 80 كحد اقصى |
| من الصعب جدا | 220 دقيقة | 96 دقيقة |
10 تعليمات العمل
سبيكة 36 يمكن تشكيلها بسهولة على حد سواء الساخنة والباردة ويمكن أيضا تشكيله. قابلية التشغيل قابلة للمقارنة لتلك المصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي.
تشكيل الساخنة
يمكن أن تتشكل سبيكة 36 في درجة حرارة تتراوح بين 1050 و 800 درجة مئوية (1922-1472 درجة فهرنهايت) مع تلاشي سريع في الماء أو الهواء.
تشكيل بارد
لتشكيل الباردة ، يجب أن تكون الشغل في حالة صلب. سبيكة 36 لديها معدل تشابه العمل مماثلة للفولاذ المقاوم للصدأ الأوستنيتي. يجب أن يؤخذ ذلك في الاعتبار عند اختيار تشكيل المعدات والتخطيط لعمليات التشكيل. الصلب المتوسطة ضروري لأعمال تشكيل البرد الرئيسية.
المعالجة الحرارية
يجب إجراء عملية التلدين في درجات حرارة تتراوح بين 820 إلى 900 درجة مئوية (1580-1652 درجة فهرنهايت) ، متبوعًا بتبريد الهواء. مقارنةً بتبريد الهواء ، يؤدي تبريد الماء بعد التلدين إلى انخفاض معامل التمدد الحراري.
بالقطع
يفضل معالجة سبيكة 36 في حالة الصلب. تتشابه الخصائص المكوّنة من سبيكة 36 مع خصائص الفولاذ المقاوم للصدأ الأوستنيتي. بفضل المرونة العالية التي تتمتع بها ، تميل الرقائق الناتجة أثناء التشغيل إلى أن تكون متشابكة وخيطية ، وبالتالي يمكن أن تؤدي إلى تآكل سريع في أدلة حافة أداة القطع. يجب أن تعمل الأداة في جميع الأوقات. يجب استخدام سرعة قطع منخفضة نسبيًا مع سرعة تغذية عالية جدًا. يعد عمق الرقاقة الكافي أمرًا مهمًا لتقليص مساحة العمل التي تم تشكيلها مسبقًا.
11 المواصفات القياسية
ASTM B388 لوحة ، قطاع
ASTM B603 الشريط ، الأسلاك
ASTM B753 لوحة ، ورقة
ASTM F1684 لوحة ، ورقة ، بار ، قضيب
DIN 1715 ورقة وقطاع
DIN 17470 شريط ، سلك
DIN 17745 لوحة ، ورقة ، بار ، قضيب
SEW 385 لوحة ، ورقة ، بار ، قضيب
AFNOR NF A54-301 التركيب
12 ميزة تنافسية:
(1) أكثر من 50 عامًا من الخبرة في البحث والتطوير في السبائك ذات درجة الحرارة المرتفعة ، سبيكة مقاومة التآكل ، سبائك دقيقة ، سبيكة حرارية ، مواد ومنتجات معدنية نادرة ثمينة.
(2) 6 مختبرات الدولة الرئيسية ومركز المعايرة.
(3) تقنيات براءة اختراع.
(4) عملية الصهر فائقة النقاء: VIM + IG-ESR + VAR
(5) أداء عال ممتاز.
13 مصطلح العمل
| أقل كمية ممكن طلبها | قابل للتفاوض |
| السعر | قابل للتفاوض |
| تفاصيل التعبئة | منع المياه ، ابحار النقل ، التعبئة القياسية تصدير مطحنة |
| علامة | حسب الطلب |
| موعد التسليم | 60-90 يوما |
| شروط الدفع | T / T ، L / C في الأفق ، D / P |
| قدرة العرض | 300 طن متري / شهر |
